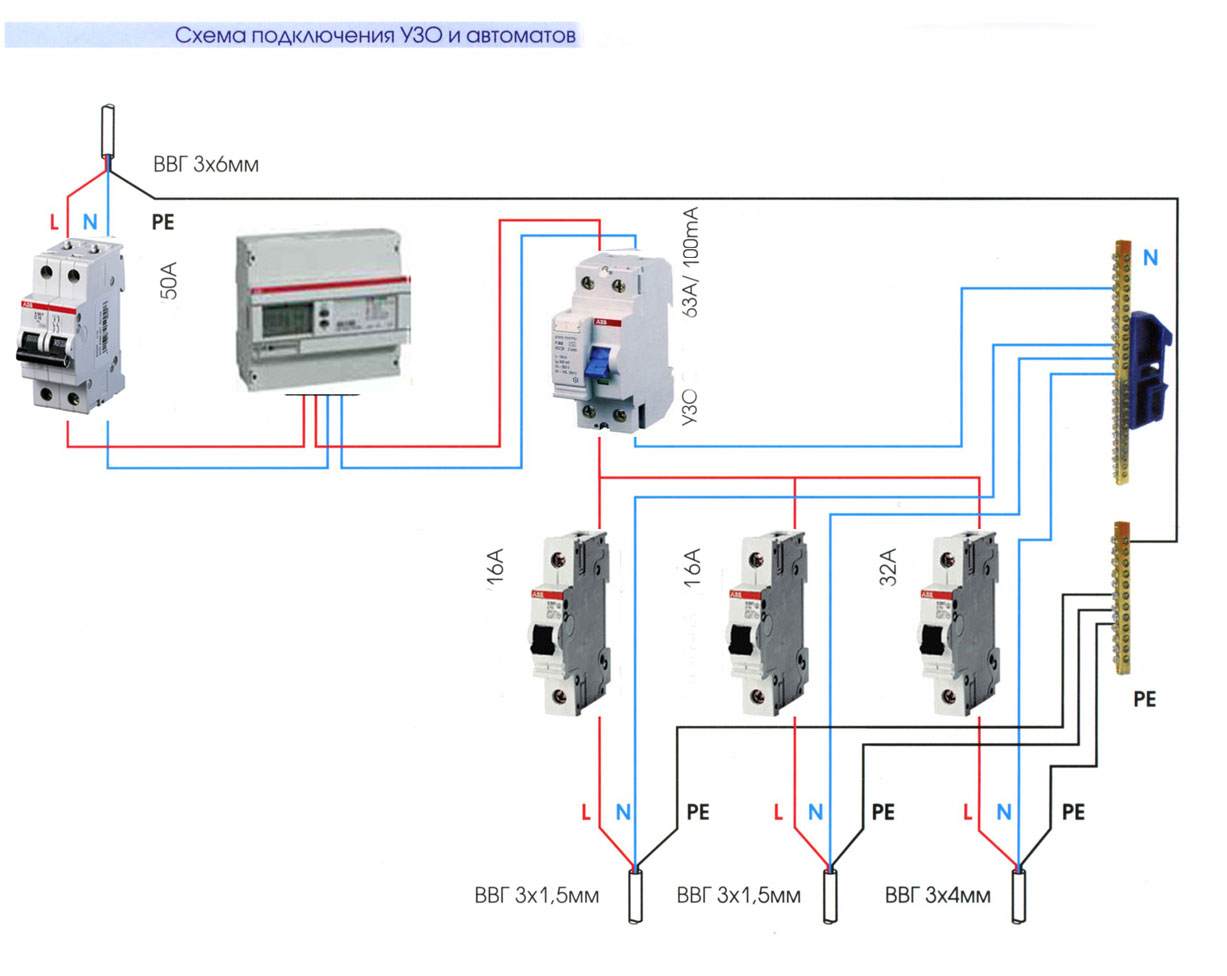

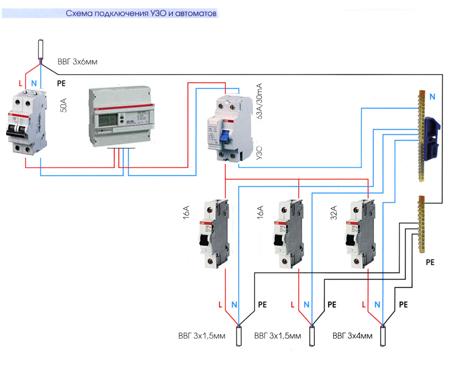

Подключение УЗО, монтаж УЗО, схема подключения УЗО, устройство защитного отключения.
прайс.exel Мы выполняем работы по замене и установке автоматов, УЗО, дифференциальных автоматов:
посмотреть
  • Составление схемы электропроводки квартиры.
  • Полная замена электрики квартиры.
  • Частичная замена электрики, комната, кухня.
  • Перенос розеток выключателей по плану кухоной мебели.
  • Штробление стен, потолка, монтаж электрики.
  • Бурение новых точек под розетки и выключатели.
  • Установка щитков, наружних и внутренних.
  • Установка и замена автоматических выключателей, УЗО.
  • Установка розеток, выключателей, светильников.




  Зачем менять проводку?
В 60-е годы расчетная нагрузка на квартиру составляла 800 Вт в городах с населением до 1 млн. человек и 1000 Вт - свыше 1 млн.
Теперь сравните эти цифры с микроволновыми печаводонагревателями, теплыми полами и каминами, холодильниками, кондиционерами мощностью 1500 Вт или современной электроплитой мощностьюдо 10 000 Вт.
Таким образом,все это превосходит предельные нормативы.
В результате происходит возгорание электропроводки.
Гарантийный срок эксплуатации электропроводки составляет 15-20 лет,
после чего начинает разрушаться изоляция.
При неправильной эксплуатации электрики,(превышение номинальной мощности),
срок службы электропроводки значительно снижается,
что может привести к короткому замыканию.











ДЛЯ ЧЕГО НУЖНО УЗО?



 Если вы думаете, что попасть под напряжение может только нерадивый электрик, то зря. Любой из нас
может получить удар электрическим током, и для этого вовсе не обязательно лезть в распределительный
щиток и обрывать все провода по очереди по принципу гадания на ромашке: ударит - не ударит. И без этого
неразумного копания можно получить удар током, коснувшись простых и привычных бытовых приборов -
холодильника, стиральной машины и т.д. Почему? Очень просто: если нарушится изоляция токоведущего,
например, фазового провода, он, как говорят профессионалы, начинает "коротить на корпус". То есть корпус
электроприбора оказывается под напряжением. И если дотронуться до этого электроприбора, может
возникнуть ток замыкания на землю. А если корпус не заземлен, то ударит током почти наверняка.
Дело в том, что в большинстве московских квартир (в домах, построенных пять и более лет назад)
заземлить корпуса всех электроприборов невозможно - это просто не предусмотрено конструкцией
домашней электропроводки. От пробоя фазного провода "на корпус" обыкновенный автоматический
выключатель (в просторечье - "автомат") не убережет. Он просто "не поймет", что произошло. Но можно
взять другой - более "умный" прибор. Называется - УЗО (устройство защитного отключения). Именно УЗО
призвано защищать не столько сами электроприборы от пробоя, сколько нас с вами от поражения
электрическим током.
Работает УЗО очень просто и чрезвычайно эффективно. Допустим, в подконтрольной устройству
электрической цепи происходит какая-либо неприятность - пробой изоляции или вы по неосторожности
схватились за фазный оголенный провод. В это же мгновенье УЗО обесточит цепь и не позволит ее
включить, пока неисправность не будет устранена.
  КАК ОНО УСТРОЕНО?

Основным функциональным блоком УЗО является так называемый дифференциальный трансформатор.
Именно он и улавливает разницу в силе тока в фазном и нулевом проводниках. В нормальном режиме,
когда нет тока замыкания на землю, токи в фазном и нулевом рабочем проводниках (проводах) равны по
значению, но противоположны по знаку. В дифференциальном трансформаторе находятся две первичные
обмотки: одна подключена к фазному проводнику, другая - к нулевому рабочему, плюс одна вторичная
обмотка. Таким образом, в нормальном режиме обе первичные обмотки создают абсолютно одинаковые
магнитные потоки в магнитном сердечнике дифференциального трансформатора, которые направлены
навстречу друг другу. Эти потоки как бы "гасят" друг друга и в сумме дают "ноль". В результате ток во
вторичной обмотке равен нулю.
При пробое изоляции или прикосновении человека к одной токоведущей части (которая находится под
напряжением) появляется ток замыкания на землю. Силы токов в фазном и нулевом рабочем проводниках
становятся разными. Соответственно и магнитные потоки, создаваемые первичными обмотками, перестают
быть равными, то есть их сумма становится отлична от нуля. В результате во вторичной обмотке возникает
так называемый ток небаланса (он же дифференциальный ток - отсюда и название трансформатора). Этот
самый ток и воздействует на механизм расцепления УЗО, и защищаемая УЗО цепь отключается.
Вы уже запутались? Сложная система для человека, далекого от электричества? Спешим успокоить: на вид
УЗО - это небольшая коробочка, крайне простая в управлении. На передней части устройства находится
рычажок включения-отключения питания сети и кнопка "ТЕСТ", нажимая на которую, можно убедиться, что
УЗО исправно: при нажатии на кнопку УЗО должно отключиться. Кстати, такую проверку производители УЗО
советуют делать ежемесячно.
УЗО имеет узкую специализацию и не предназначено для защиты от перегрузки или короткого замыкания
(это - вотчина автоматического выключателя, который обязательно должен устанавливаться для защиты
электрической цепи и УЗО). Правда, есть модификации УЗО со встроенной защитой от коротких замыканий и перегрузок, их называют дифференциальными автоматами (это гибрид автоматического выключателя и
УЗО). Но все эти электрические премудрости мы рассказали скорее для общего развития. Наша основная
цель и задача - разобраться, какие УЗО сегодня есть в продаже и для чего они предназначены?
  КАКИЕ ОНИ БЫВАЮТ?
  УЗО бывают двух видов - А и АС. УЗО типа АС имеет специальное обозначение на корпусе - синусоида в
прямоугольнике:
Этот тип может работать только на переменных (синусоидальных) токах. А в быту применяются приборы,
которые искажают, выпрямляют синусоиду - стиральные машины, видео, компьютеры, аудио-техника - и в
таких условиях УЗО типа АС резко теряет чувствительность, а значит - и способность надежно защищать
человека от поражения током. В Германии было разработано УЗО типа А, которое реагирует также на
пульсирующий (выпрямленный) ток. Оно дороже, чем УЗО типа АС, на 20-50%. Но для групп розеток, да и
для групп освещения желательно применять именно УЗО типа А (в Германии в электроустановках жилых и
общественных зданий применяют только УЗО типа А). Тип имеет такое обозначение:
Отечественные УЗО - к сожалению, более низкого качества и к тому же, как правило, требуют
дополнительного источника питания (то есть зависящие от напряжения цепи, в народе называемые
электронными). А импортные УЗО не требуют источника питания (их народное название -
электромеханические)
Увы, в наших новостройках строители ставят отечественные УЗО, как более дешевые. Но чаще всего сами
жильцы потом их меняют, потому что они постоянно срабатывают - реагирует на импульсные помехи. А
иногда электрики просто замыкают цепь в обход УЗО, чтобы у жильцов "голова не болела".
Все фирменные изделия соответствуют международным стандартам МЭК (Международная электро-
техническая комиссия) 61008 (на основе его разработан наш ГОСТ Р 51326.1-99 "Выключатели
автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без
встроенной защиты от сверхтоков") и МЭК 61009 (ГОСТ Р 51327.1-99 "Выключатели автоматические,
управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от
сверхтоков"). УЗО, выпускаемые по первому стандарту, предназначены для защиты только от
дифференциального тока, по второму - еще и от токов короткого замыкания и перегрузки. Стандарты
введены в действие с 1 июля 2000 года именно для импортных УЗО.
  СКОЛЬКО ИХ НУЖНО?
  На нашем рынке самые ходовые УЗО - с номинальным отключающим дифференциальным током 30 мА.
Такие УЗО предназначены для защиты человека от поражения током. Их количество в квартире (коттедже)
определяется проектом электроустановки, который делает специалист. Можно сказать, что в однокомнатной
квартире должно быть как минимум одно тридцатимиллиамперное УЗО, максимум - без ограничения.
Например, есть группа освещения (то есть групповая электрическая цепь со светильниками), группа
розеток, группа стиральной машины и т. д. Так вот, на группу освещения можно поставить
тридцатимиллиамперное УЗО, а на две последние - нужно ставить.
Причем тут не проходит принцип "лучше меньше УЗО, да с большим (чем 30 мА)
номинальным отключающим дифференциальным током": если это
значение повысить, то жизнь человека уже не будет защищена.
Теперь возьмем электроустановку четырехкомнатной квартиры (площадь 110 м2.). В этом случае
предусмотрены 15 групп розеток. Эти группы защищены пятью тридцатимиллиамперпымн УЗО. Еще одно
такое же УЗО - на три группы освещения, одни УЗО - на группу, к которой подключена электроплита, и одно
УЗО - на группу, к которой подключен электроводонагреватель. Причем можно применять четырехполюсные
трехфазные УЗО вместо двухполюсных однофазных.
Но тут надо пояснить. Существуют однофазные и трехфазные электрические цепи. Причем однофазные
применяются в 99,9% случаев - к ним подключается все электробытовое оборудование мощностью до 3,5
кВт, напряжением 220 В. Но есть приборы более мощные: в коттедже, например, может стоять погружной
насос или трехфазный электродвигатель нагреватель для сауны, некоторые электроводонагреватели и
плиты. Так вот, они требуют подключения к трехфазной цепи. Для защиты однофазных цепей в трехфазной
электроустановке можно применять и 2-полюсные, и 4-полюсные УЗО. А для трех фазных цепей - только 4-
полосные.
Кроме того, есть более чувствительные УЗО с номинальным отключающим дифференциальным током 10
мА. Они применяются тогда, когда нужно защитить один электроприбор, например, стиральную машину.
Ведь стиральная машина устанавливается в особо опасном помещении с точки зрения поражения током:
здесь и токопроводящие полы, и повышенная влажность, и соединенные с землей трубопроводы. Так вот,
чтобы повысить уровень безопасности, применяют десятимиллиамперные УЗО. Но они не могут работать
на группу электроприемников (например, на группу розеток). Более того, бывали случаи. когда это УЗО
отключало исправную стиральную машину. Поэтому приходится иногда ставить на стиральную УЗО на 30мА.
А вот холодильник и компьютер не требуется защищать 10-миллиамперным УЗО, достаточно 30-
миллиамперного, защищающего группу розеток. Меньше распространены УЗО с номинальным
отключающим дифференциальным током 300 мА. Такое УЗО ставят "на входе" электропроводки в дом или
квартиру, и предназначено оно для контроля за всей изоляцией коттеджа (квартиры). Эти УЗО должны быть
селективными
